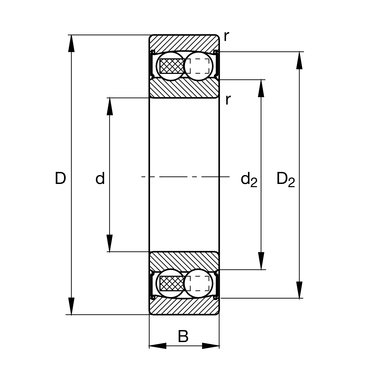

Technische Zeichnung

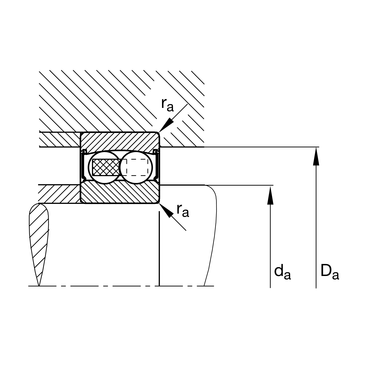

Rysunek techniczny 2

Beschreibung

Self-aligning ball bearing 23..-2RS-TVH, seals, plastic cage

FAG

2304-2RS-TVH

Pendelkugellager

⌀20 × 52 × 21 mm

od EUR 23,88z VAT

netto EUR 20,07 · cena detaliczna

EUR 26,54−10%

2304-2RS-TVH—

EUR 26,54

EUR 23,88

Günstiger bei größeren Mengen

ab 10 Stk.EUR 21,85−2%
ab 50 Stk.EUR 21,40−4%
Letzte Stücke (4)Versand in 24 h

Versand in 24 h aus eigenem Lager

Symbol (SKU)2304-2RS-TVH#N1
EAN4012801161114
Wymiary⌀20 × 52 × 21 mm
Masa212 g

Kaufen Sie als Unternehmen?

Ein Firmenkonto bietet Nettopreise, Mengenstaffeln, Zahlungsziel und Bestellung aus einer Bezeichnungsliste.

Firmenkonto eröffnen →

Technische Daten

36 Parameter
Datenblatt (PDF)Vollständige Herstellerspezifikation — Zeichnung, Maße, Toleranzen.

Identifikation

Hersteller
FAG
Art
Pendelkugellager
Sachnummer (SKU)
2304-2RS-TVH#N1
EAN
4012801161114
Käfig
TVH
Toleranzklasse
PN

Abmessungen

Bohrung d
20 mm
Außendurchmesser D
52 mm
Breite B
21 mm
Masse
212 g
Radiale Luft
CN (Group N)

Tragzahlen und Betrieb

Dynamische Tragzahl C
12700 N
Statische Tragzahl C₀
3350 N
Grenzdrehzahl
9400 1/min
Vollständige Herstellerspezifikation22 Parameter · aufklappen
Bore type
Z
Cage
TVH
Caliber diameter inner ring
27.2 mm
Caliber diameter outer ring
44.37 mm
Dynamic axial load factor
2.16
Fatigue load limit, radial
212.0 N
Limiting value of Fa/Fr for the applicability of diff. Values of factors X and Y
0.29
Lubricant
GA14
Maximum diameter of housing shoulder
45.0 mm
Maximum fillet radius
1.0 mm
Minimum chamfer dimension
1.1 mm
Minimum diameter shaft shoulder
27.0 mm
Operating temperature max.
100.0 °C
Operating temperature min.
-20.0 °C
PFAS
nein
Radial internal clearance
CN (Group N)
REACH
REACH conform
RoHS
RoHS compliant
Shoulder diameter inner ring
31.5 mm
Shoulder diameter outer ring
41.59 mm
Static axial load factor
2.26
Type of Seal
2RS
